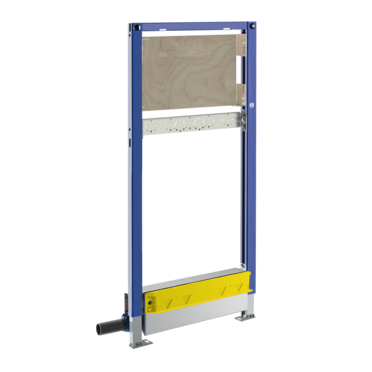

Wandablauf Geberit Duofix Unterputz (111.580.00.1)

Artikelnummer: Geb/0/0/4566

Ihre gewünschte Konfiguration

Lieferumfang

  • Anschlussstutzen aus PE-HD, ø 50 mm
  • Anschlusswinkel R 1/2, MeplaFix-fähig
  • Abdichtscheibe
  • Schalldämmunterlage
  • Dämmhülse
  • Schutzstopfen
  • Bauschutz mit integriertem Einlaufblech
  • Befestigungsmaterial
  • Fertigbauset (Abdeckung) nach Wahl

Beschreibung

Der Wandablauf Duofix Aufputz eignet sich für Trockenbau und den Einbau in teil- oder raumhohe Vorwandinstallationen und Aufputz-Wandarmaturen. Er lässt sich nahezu unsichtbar in die Vorwandinstallation integrieren. Lediglich die Wandabdeckung, die Sie aus verschiedenen ansprechenden Designs wählen können, ist sichtbar.

Der Wandablauf Duofix Unterputz auf einen Blick

  • für Unterputz-Wandarmaturen
  • für UP- oder AP-Armaturen
  • zur Entwässerung bodenebener Duschen
  • Gesamteinbauhöhe bei waagerechtem Abfluss 10,5 cm, bei senkrechtem Abfluss 4 cm
  • für Trockenbau
  • zum Einbau in teil- oder raumhohe Vorwandinstallationen und raumhohe Installationswände oder den Einbau in teil- oder raumhohe Geberit Duofix Systemwände
  • Ablaufleistung 48 l/min
  • Abfluss links oder rechts

Weitere Informationen zu Einbauvorraussetzungen erhalten Sie im Produktdatenblatt.

Aus dem Produktdatenblatt

  • selbsttragender Rahmen pulverbeschichtet
  • Abdichtscheibe selbstklebend, vliesbeschichtet
  • Abdichtvlies vormontiert, umlaufend 10 cm, zur Anbindung von Abdichtsystemen
  • Güteüberwacht nach EN 1253-3
  • Mindesthöhe Estrich am Einlauf 90 mm
  • Rahmen mit Bohrlöchern ø 9 mm für Befestigung im Holzständerbau
  • Beplankungsdicke 10–40 mm
  • Fliesenaufbau Wand und Boden 4–26 mm
  • Dichtebene zur spannungsfreien Dichtungsanbindung einstellbar
  • Abwasseranschluss links oder rechts
  • Einlaufhöhe des Geruchsverschlusses einstellbar
  • Fußplatten drehbar, Tiefe passend zum Einbau in U-Profile UW 50 und Geberit Duofix Systemschienen
  • Fußstützen mit Rutschhemmung
  • Montageplatte aus Furnierholz, wasserfest verleimt, höhen- und tiefenverstellbar
  • Fliesenaufbau Wand 4–35 mm
